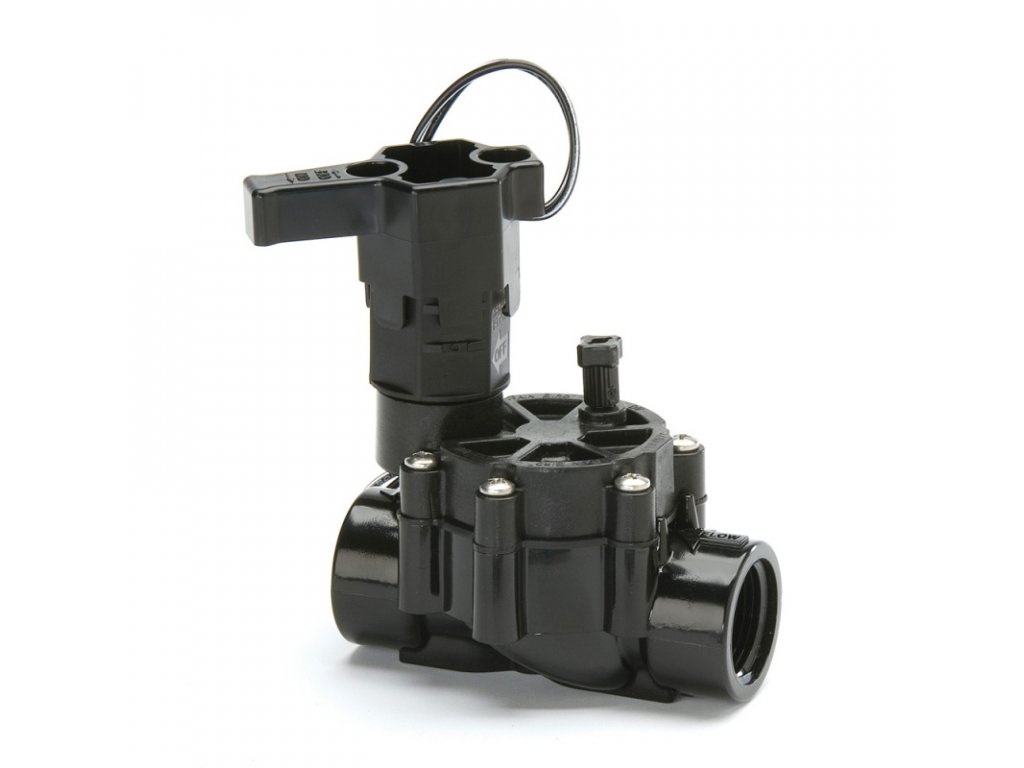

Mágnesszelep Rain Bird 100-DV

A mágnesszelep az automata öntözőrendszer egyik legfontosabb eleme. Az öntözőrendszer szakaszolására, öntözési zónák működtetésére lettek kifejlesztve. A mágnesszelepek használata esetén elengedhetetlen a szűrő beépítése a rendszerbe. Ha szennyeződés kerül a mágnesszelepbe, az nagy kárt okozhat a szelepek működésében, megrongálódhat a membrán, ami azt eredményezi, hogy nem tud a szelep teljesen zárni, így vizet pazarolunk.

A Rain Bird mágnesszelepek üvegszállal megerősített polipropilénből készülnek, melyek könnyedén ellenállnak a 10 bar nyomásnak is. A rozsdamentes acélrugóval kitámasztott gumimembrán nyomásváltozásra működteti a szelepet. Szerelése és karbantartása rendkívül egyszerű. Karbantartásnál nem kell kiszerelnünk a mágnesszelepet, mivel az felülről könnyedén szétszerelhető. Kapható átfolyás szabályozós, nem átfolyás szabályozós kivitelben, 3/4"-os és 1"-os méretben, valamint 24 V-os váltóáramú vagy 9 V-os egyenáramú szolenoiddal szerelve. A Rain Bird mágnesszelepeit egy kis öblítő csavarral látták el, a mágnestekercs 1/4 elfordításával pedig kézi indításra van lehetőség. A Rain Bird szelepeinek működéséhez csupán 1,0 bar nyomásra van szükség. Ez az a nyomás, aminél a membrán tökéletesen elzár, és meggátolja a víz további áramlását az adott szakasznál. A DV mágnesszelepek gyors zárású szelepek.

A Rain Bird 100-DV egy belső menettel rendelkező gyors zárású nem átfolyás szabályozós 24 V-os mágnesszelep. Családi házak, kisebb parkok öntözéséhez lett kifejlesztve. Ha az öntözőrendszerünk jól lett megtervezve, a szórófejekhez kijuttatott víz nyomása a határértéken belül van, akkor a legjobb választás ez a nem átfolyás szabályozós mágnesszelep. Rendkívül alacsony vízátfolyás esetén is jól működik.

A mágnesszelep működése:

A mágnesszelepek működéséhez állandó víznyomásra van szükség. A DV szelepek fordított folyásirányú szelepek, gumimembránja nyomásváltozásra működteti a szelepet. Az üzem közbeni működtetésüket a rajtuk lévő szolenoid végzi a vezérlőtől kapott elektromos impulzus segítségével. A 24 V-os szolenoiddal szerelt mágnesszelepek működtetéséhez hálózatról működő vezérlőre van szükség. A 9 V-os egyenáramú szolenoiddal szerelt szelepek elemes vezérlőkhöz lettek kifejlesztve. A mágnesszelep akkor kerül zárt állapotba, ha a víz átfolyik a vízáteresztő nyílásán a membrántérbe, ahol felülről nyomást gyakorol a membránra, ahol belső nyomás keletkezik. A membrántérben a víz nagyobb felületen gyakorol nyomást a membránra, ennek köszönhetően a membrán zárt pozícióba kerül, így akadályozza meg a víz tovább áramlását a rendszerbe. Amikor a szelep szolenoidja jelet kap a vezérlőtől, a szolenoid vasmagja visszahúzódik, szabaddá téve a megkerülő nyílást, így megszűnik a nyomás a membrántérben. Ekkor a membrán felemelkedik, mivel az öntözővíz nyomása megemeli, és máris szabadon áramolhat a víz a rendszerbe.
