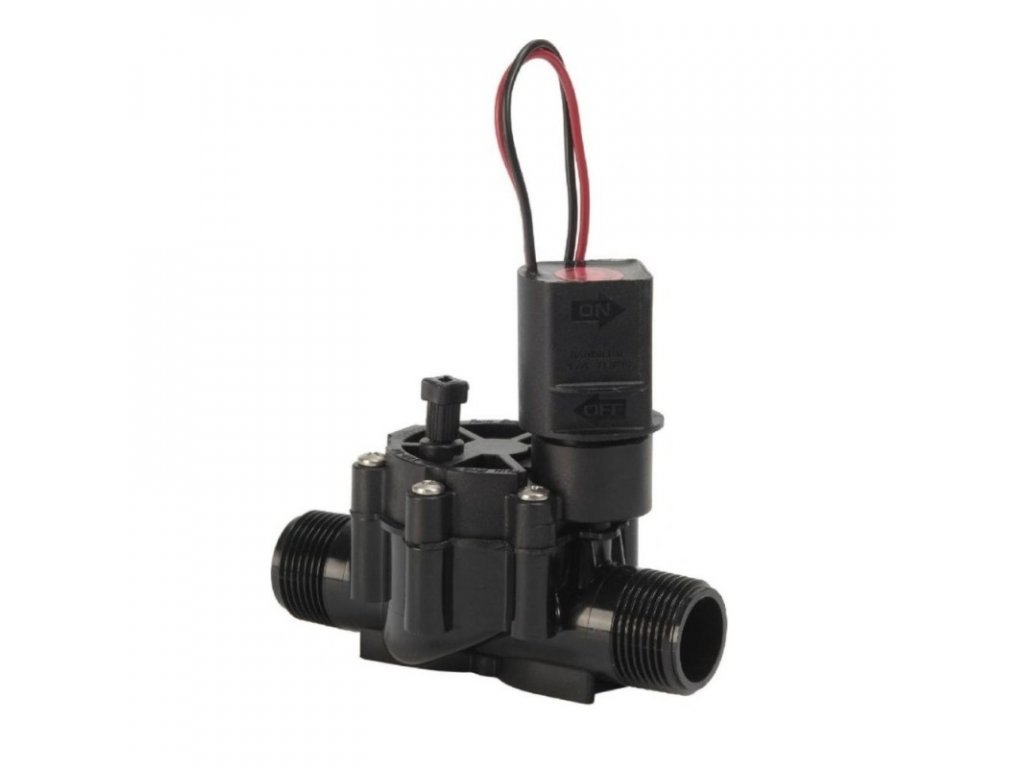

Elektromagnetický ventil Rain Bird 100-DV-MM-9V s cievkou 9V DC

Podrobný popis

Elektromagnetický ventil je jedným z najdôležitejších prvkov automatického zavlažovacieho systému. Boli vyvinuté na rozdelenie zavlažovacieho systému a prevádzku zavlažovacích zón. Pri používaní elektroventilov je nevyhnutné do systému nainštalovať filter. Ak sa do elektroventilu dostane špina, môže to spôsobiť vážne poškodenie ventilov, poškodenie membrány, úplné zatvorenie ventilu a plytvanie vody.

Elektromagnetické ventily Rain Bird sú vyrobené z polypropylénu vystuženého sklenenými vláknami a ľahko vydržia tlak až do 10 bar. Gumová membrána, nesená pružinou z nehrdzavejúcej ocele, ovláda ventil na zmenu tlaku. Inštalácia a údržba je veľmi jednoduchá. Pri údržbe nie je potrebné odstraňovať elektroventil, pretože sa dá ľahko rozobrať zhora. Je ho možné dostať s regulátorom prietoku, bez regulátora prietoku, vo veľkosti 3/4" a 1", so solenoidom 24 V alebo 9 V. Elektroventily Rain Bird sú vybavené malou preplachovacou skrutkou a dajú sa manuálne spustiť otočeným cievku o 1/4 otáčky. Ventily Rain Bird potrebujú na prevádzku iba 1,0 bar tlaku. To je tlak, pri ktorom sa membrána úplne uzatvára a bráni ďalšiemu toku vody v tomto štádiu. Elektromagnetické ventily DV sú ventily s rýchlym uzatváraním.

Rain Bird 100-DV-MM-9V s 1" vonkajším závitom je 9 V elektromagnetický ventil s rýchlym uzatváraním, na ktorom nie je možné regulovať prietok vody. Bol vyvinutý na zavlažovanie rodinných domov a malých parkov, kde nie je k dispozícii sieťové pripojenie (systém riadený batériovým ovládačom). Ak je náš zavlažovací systém dobre navrhnutý, tlak vody dodávanej do trysiek je v rámci limitu, potom je tento elektroventil tou najlepšou voľbou. Fungujú dobre aj pri extrémne nízkom prietoku vody.

Fungovanie elektroventila:

Aby elektroventily fungovali, je potrebný nepretržitý tlak vody. Ventily DV sú elektroventily s obráteným prietokom vody, gumová membrána ovláda ventil na zmenu tlaku. V prevádzke sú ovládané solenoidom pomocou elektrického impulzu z ovládača. 24 V solenoid vyžaduje na ovládanie elektroventilov sieťový ovládač. Ventily s 9 V DC solenoidmi boli vyvinuté pre batériové riadiace jednotky. Elektroventil sa uzavrie, keď voda preteká cez otvor bránice do priestoru membrány, kde sa vytvára vnútorný tlak. V membránovom priestore voda vyvíja tlak na membránu na väčšej ploche, čo spôsobuje, že membrána je v uzavretej polohe, čím bráni prietoku vody do systému. Keď solenoid dostane signál z ovládača, železné jadro solenoidu sa stiahne, čím sa uvoľní obtok, čím sa uvoľní tlak v membránovom priestore. Membrána potom stúpa so zvyšujúcim sa tlakom závlahovej vody a voda bude voľne prúdiť so systému.
